热网计量监测管理系统

发布时间:2022-02-27浏览次数:906
热网监测

系统概述




热网计量监测管理系统,它改变了人工抄表、人工制表、人工结算的管理模式,实现了对热网系统的实时监测和计量的自动化,便于生产调度管理。可以对各热用户参数实现远方实时监控,保证热网系统异常及时发现、快速准确处理,提高热网的运行效率,降低管网损耗。在监控中心,接收和管理传输的实时数据,完成对热网中各个用户点的数据采集、处理、归档存储、实时监测、故障诊断报警处理、历史数据统计、报表管理及预收(付)费功能。



系统组成

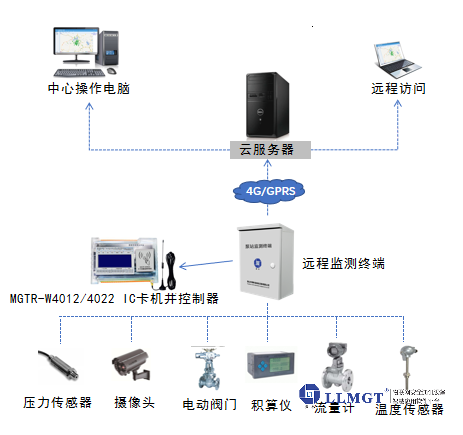

微信图片_20190912161215

系统拓扑图

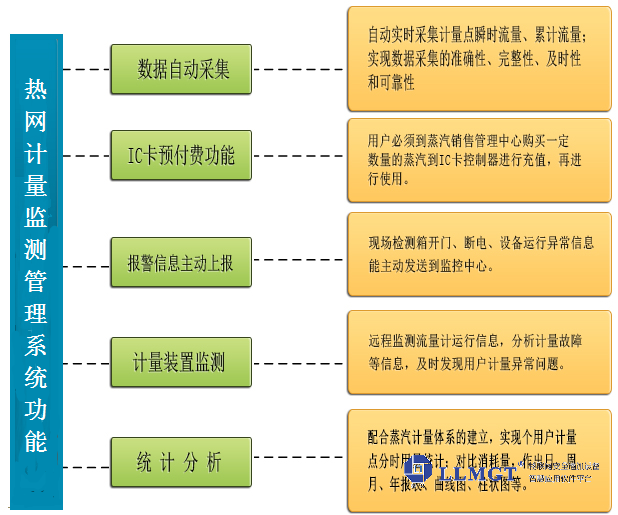

系统技术功能及特点






b_4229781_201908291436293220



★  组网运营成本低

利用现有的网络资源作为通讯载体;利用公网或专网作为计算机中心与终端的数据传输载体,施工简单,运营维护成本低。采用模块化设计,便于后期维护。



★  适用范围广

我公司可根据用户具体需求设计,软件功能可根据用户定制,满足数据监测、数据查询、数据统计等的具体需求。系统适用于供热公司、水利局、小区物业管理公司等需要数据采集计量的有关单位。



★  技术先进

系统设计简单明了,集数据采集、设备控制、无线通讯、数据发布等多种技术于一体,处于国内领先水平。



★  高准确性和实用性

抄收率、准确率高于国标;系统对采集的数据严格校验;从采集、传输至存储全过程采取多种技术措施保证数据的高准确性和实用性。



★  系统高可靠性

系统软、硬件设备具有超强抗冲击能力,出现意外情况,均不引起系统功能丧失或影响系统正常运行;对意外情况引起的故障,系统具备自恢复能力。保证了系统高可靠性。



★  系统组网灵活多样

系统有多种联网接口,用户可以根据自己的实际情况,选择最实用和经济的方式,既可以选择一种方式也可以多种方式并存。



★  开放的数据库设计

支持用户自定义的监测站点扩充,监测传感器扩充。适应供热企业不断发展的需要。



★  动态系统设置

用户自定义的监测界面设置,支持虚拟站点、虚拟传感器设置;支持实时监测数据归并、计算,为用户快速获取管网运行信息提供服务。



★  调度信息实时发布

采用先进的计算机信息、通信技术,将监测信息和调度职能部门的业务信息及时发布到企业网或因特网,实现公共信息资源共享。



★  实时、历史曲线等

能够结合地形图和大用户流量分布图,利用流量计监测点的实时数据或历史数据,为水资源管理部门提供数据分析依据。



系统软件功能及特点




1、基础功能



★  中心售卡充值

在管理中心制作用户卡、管理卡、设置卡、清零卡等多个卡种,并进行充值。



★  远程充值

通过管理中心为正在使用的用户卡进行充值操作,方便现场用户的使用。



★  实时监测功能

实时显示监测点名称、所属单位、瞬时值、累计值、GPRS模块通讯状态(现场GPRS模块与监控中心通讯状态)、仪表通讯状态(现场设备与现场GPRS模块通讯状态)、采集数据时间等信息。



★  控制功能

控制现场水泵或阀门设备的启停。



★  售热历史记录

可按照不同的售卡人员、不同售热日期进行售热历史查询。



★  用热历史记录

可按照不同的用户、不同的监测点、不同的日期进行用热历史查询。



★  报警历史记录

可按照不同的报警类型、不同的监测点、不同的日期进行报警历史查询。



★  多地区用热对比

展示不同地区的用热量对比柱状图。



★  多用户用热对比

展示不同用户的用热量对比柱状图。



★  售热报表

对不同地区、不同监测点的各时间段的售热记录进行年、月统计。



★  卡用户管理

对卡用户的信息进行管理。



★  监测点管理

对监测点的GPRS数据传输模块和设备等进行管理。



★  登录用户管理

对登录系统的用户进行管理(必须具有管理员权限)。



★  数据备份恢复

对现有数据库进行备份和恢复操作。



★  系统基本设置

对地区的基本信息进行管理、中心设置等系统运行所必须的参数进行设置。



2、特点



本软件具有以下主要特点:



(1)采用C/S和B/S相结合的开发模式。对于安全性和实时性要求较高的用蒸热(天然气)管理核心业务采用C/S开发模式;对于信息发布、业务查询等则采用便于操作和远程查询的B/S开发模式。



(2)灵活安全的操作权限管理

系统提供操作员管理功能,可以针对每个操作员和每个操作菜单进行单独的权限设置,设置方法灵活方便,操作密码等核心数据都进行了加密处理。



(3)方便快捷的操作界面。

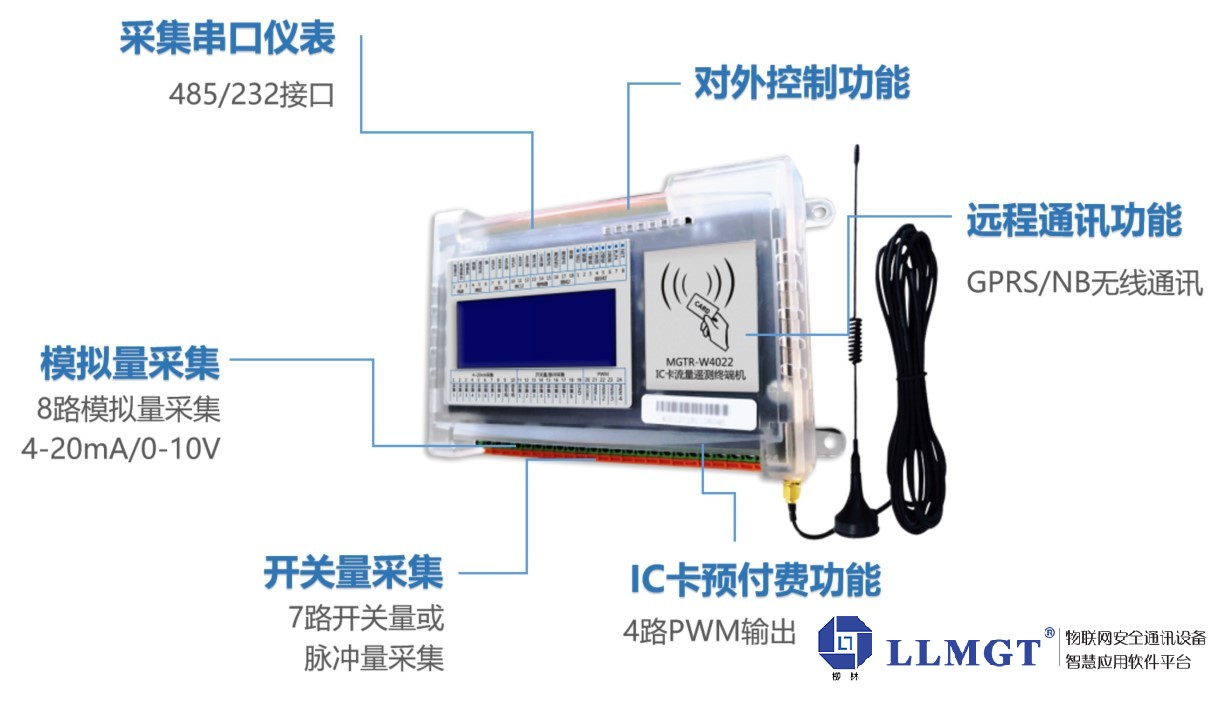

核心硬件设备






功能







软件平台展示

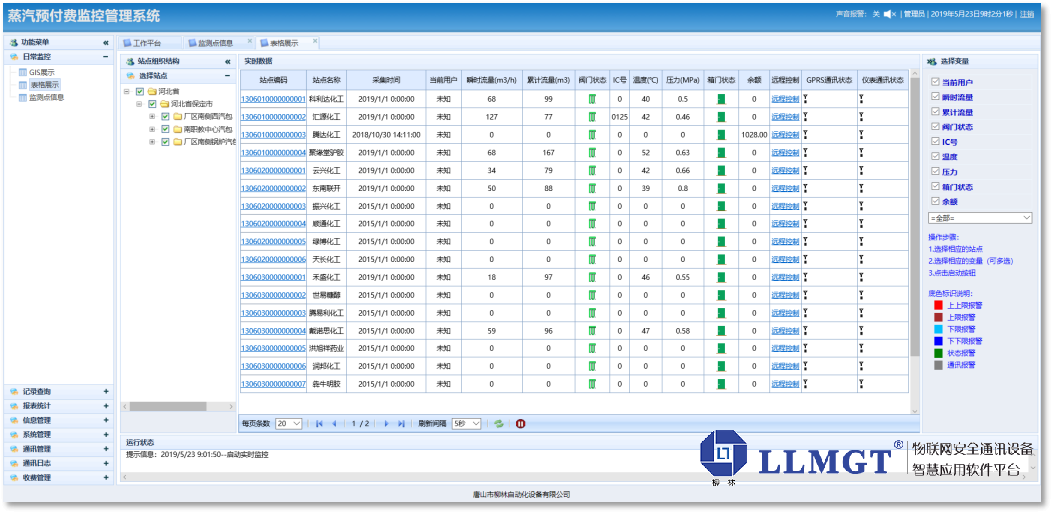

日常监控  GIS展示、实时监测数据表格展示、远程控制及监测点信息查看

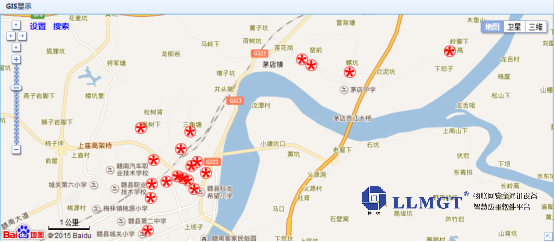

GIS截图

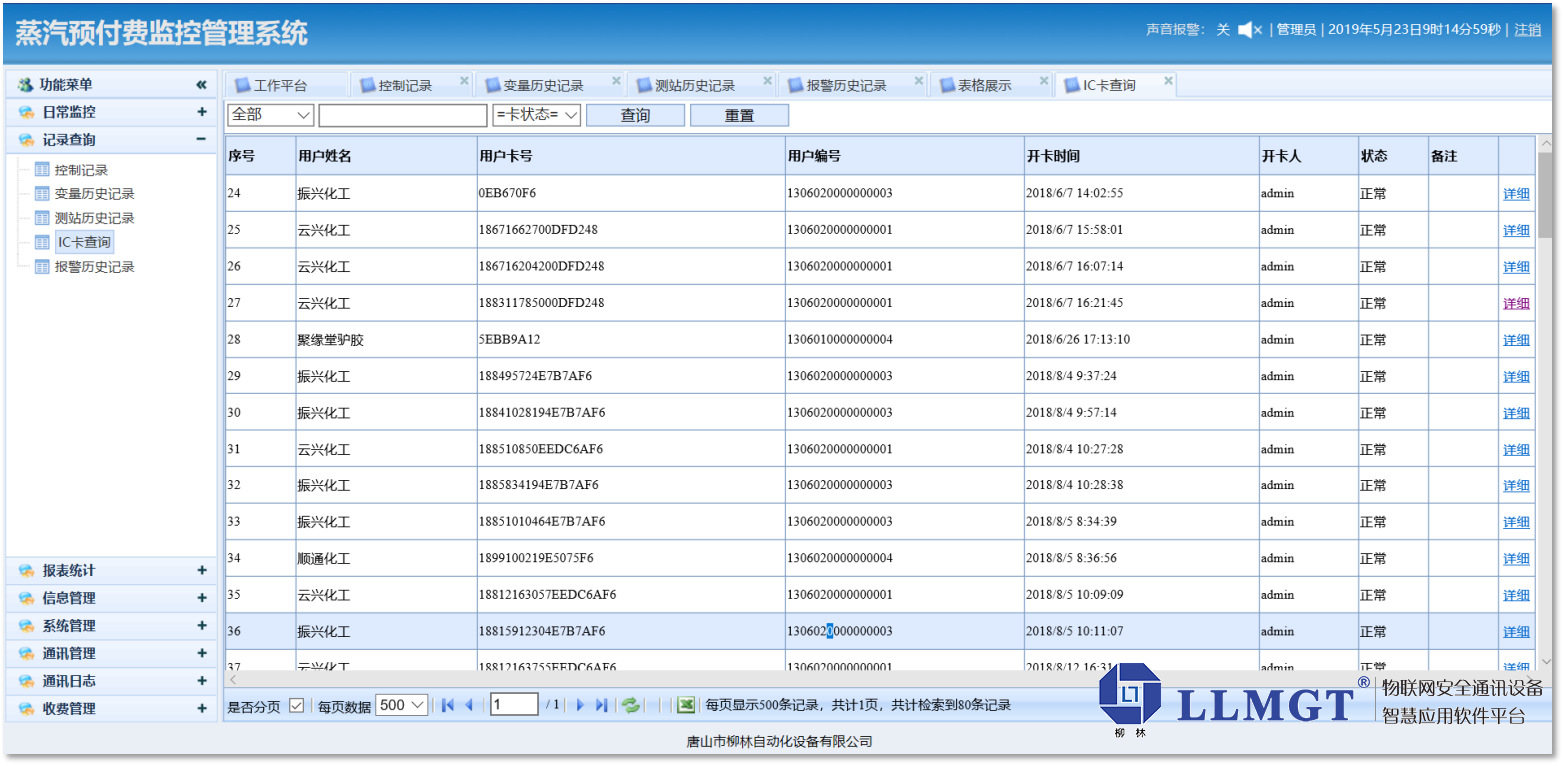

记录查询  控制记录,变量历史记录,测站历史记录,IC卡查询,报警历史记录查询

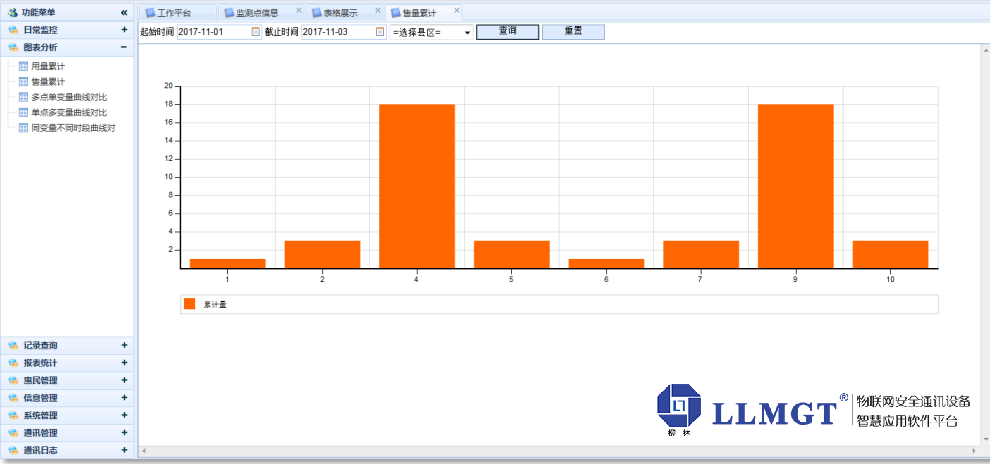

报表统计  监测瞬时量,累计量报表,生成日、月、年报表,分时报表打印输出

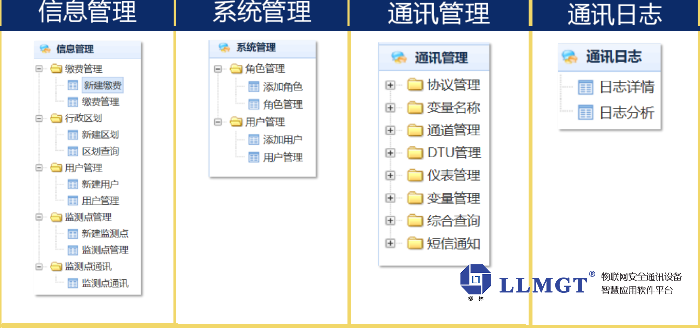

软件功能

图片hgh

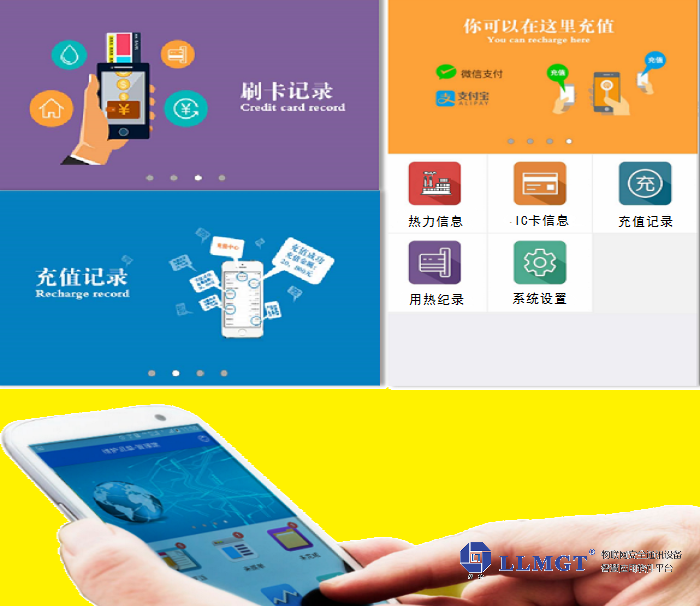

用户充值APP

微信图片_20190912154445

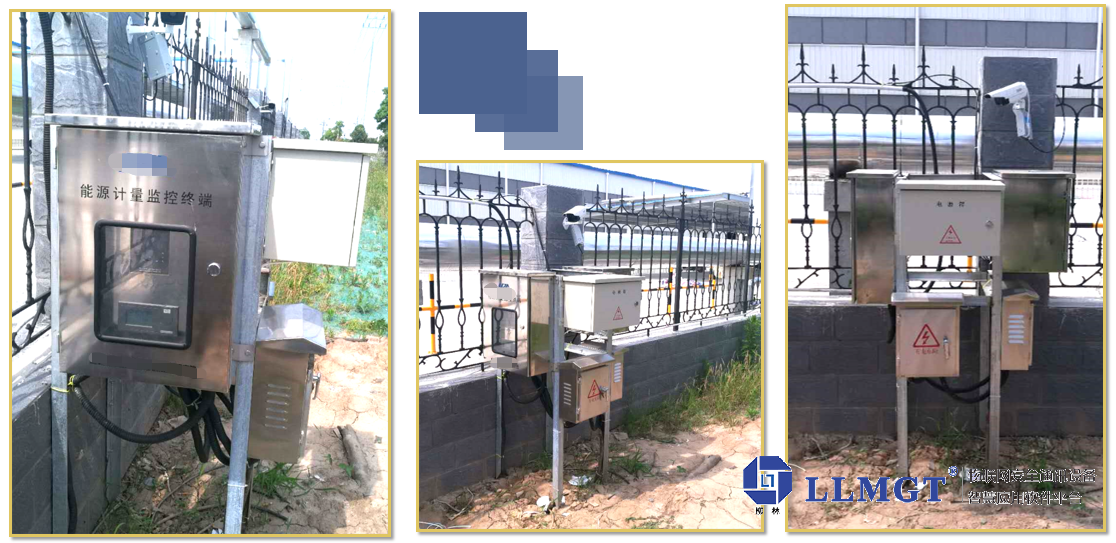

典型应用现场






微信截图_20190705121525
