甘肃某地水库雨水情与大坝安全监测项目

发布时间:2022-09-30浏览次数:791
大坝安全监测 雨水情测报 振弦采集器MCU 大坝安全监测平台

项目背景



甘肃省某地的小型水库由于年久失修,监管设施不完善,存在严重的安全隐患。主要存在以下问题:

1)主坝部分后坝坡处有湿润点,高水位条件下有水流渗出,坝后渗流流量较大,坝体存在渗流安全隐患;

2)大坝无观测设备,安全监测、视频监控设施。

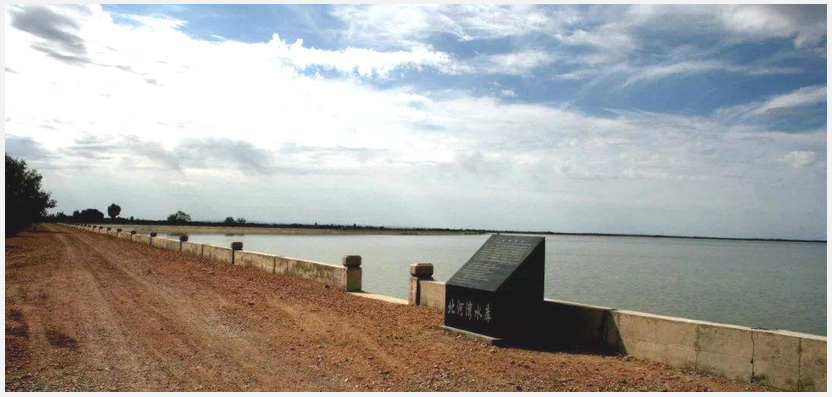

水库现场

项目需求



本项目涉及多个小型水库除险加固建设,需要新建一套水库雨水情测报和安全监测系统,主要由库区水位、降雨量监测点渗流观测站、视频和图像监测站组成。同时建立规范、统一的水库雨水情测报和安全监测平台,集数据传输、信息共享、数据储存于一体,规范项目管理,消除安全隐患,提升信息化水平,保障水库安全运行。

根据水库规模,每个水库要建设4-8个渗压监测点、1个水雨情监测点,3-6个视频监测点,监测数据按照国标水文规约通过4G网络上传至省、市、县三级平台。


解决方案

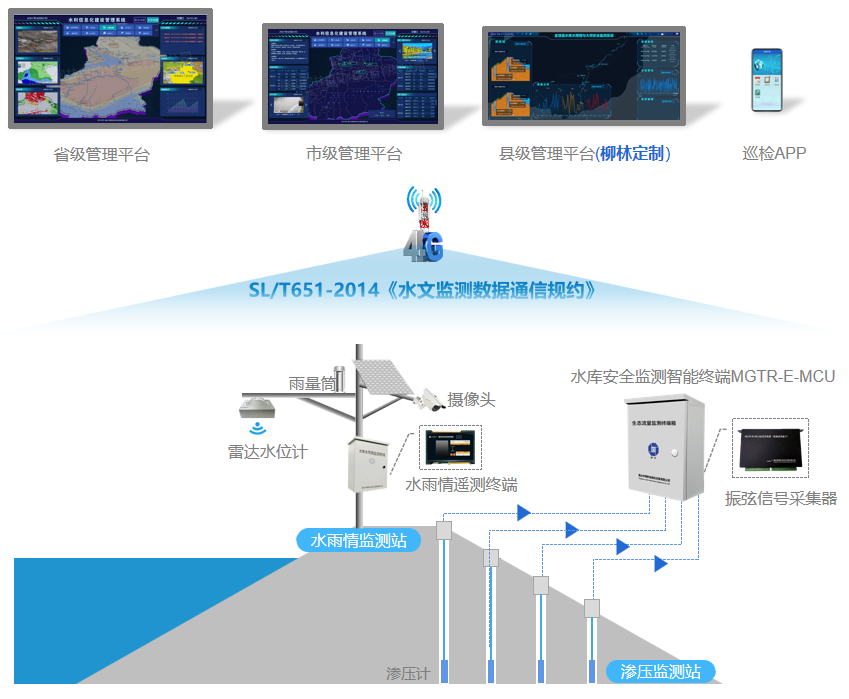

系统功能特点



一体化多参数自动化监测,全面守护水库安全




雨水情监测


通过水雨情遥测终端机(MGTR-W)对库区水位、雨量(分钟、小时、日雨量)等数据进行实时监测并上传至各级监管平台。



渗压监测


坝体浸润线监测:在坝体横断面内从坝顶往下游坝坡布置4个测压管,安装渗压计,振弦信号采集器(MGTR-W-MCU)采集渗压计信号,将数据上传至监测平台,通过监测平台可查看每个压渗管内水位,绘制浸润线,通过浸润线的变化,实时掌握水库大坝的安全状况。


渗压监测




视频监控


每个库区建设3-6视频监控点,可调取库区及周边视频或图片数据,辅助水行政监察,向指定区域的下级管理部门迅速传达指令。




智能预警


当上述监测数据超过预设参数或出现暴雨时,可通过软件平台和手机短信接收报警信息,及时发现安全隐患。


通过水利部权威机构检测

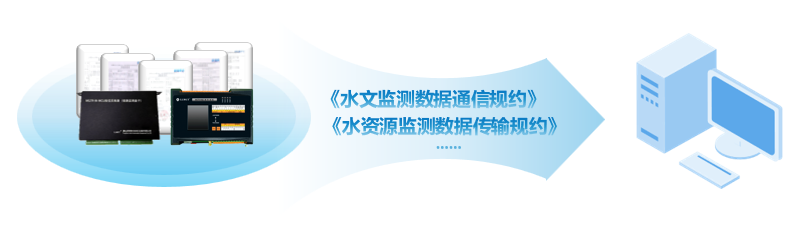

水雨情遥测终端机(MGTR-W)和振弦采集器(MGTR-W-MCU)均通过水利部权威机构检测,符合SL/T651-2014《水文监测数据通信规约》等标准规约及其他应用协议。

对接省平台



一站三发,实现省、市、县平台三级业务联动。

柳林数据采集终端可与省、市、县三级监管平台实现数据对接,信息共享,便于监管和联动。同时开放了API接口,增加了平台的扩展性。

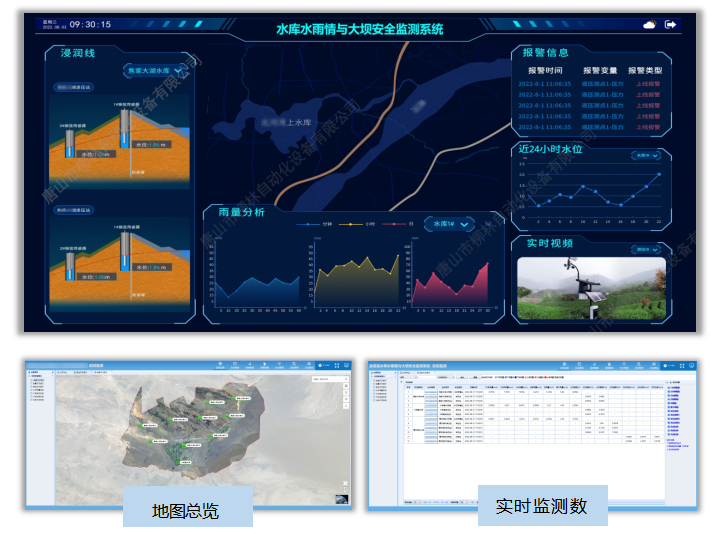

水库雨水情与大坝安全监测平台

水库雨水情与大坝安全监测平台实现对水库雨水情测报、大坝安全监测数据的实时监测、分级预警、智能化分析。


一张图,全方位展示各项监测数据,智能预警

大坝安全监测平台

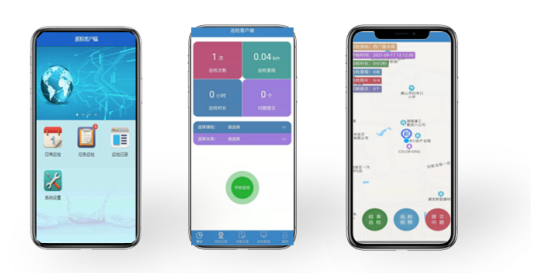

巡检APP

巡检APP



水库巡检APP实现规范化的巡查管护,管理水库日常巡查、防汛检查、特别检查等巡视检查工作,通过清单化、标准化的检查内容,保障巡查人员、巡查内容、巡查过程全程远程在线监管。

全方位、一站式服务,省心、放心!

  • 一站式购物:可提供水库雨水情及大坝安全监测配套的软、硬件系统产品。

  • 深厚行业底蕴:拥有15年水利行业研发、生产、销售及售后服务经验。

  • 全方位服务:提供从前期考察、方案设计、设备选型、系统集成、远程指导安装全方位服务。

一站式服务

建设意义



水库雨水情与大坝安全监测系统的建立,为解决大坝安全问题提供有价值的变形数据信息,便于管理人员及时了解大坝的运行形态和发展趋势,为大坝管理部门提供有效的辅助决策信息;及时快速的对水库大坝的安全状况做出评价,并进行预测预报。将可能发生的灾害危害降到最低限度。


应用产品

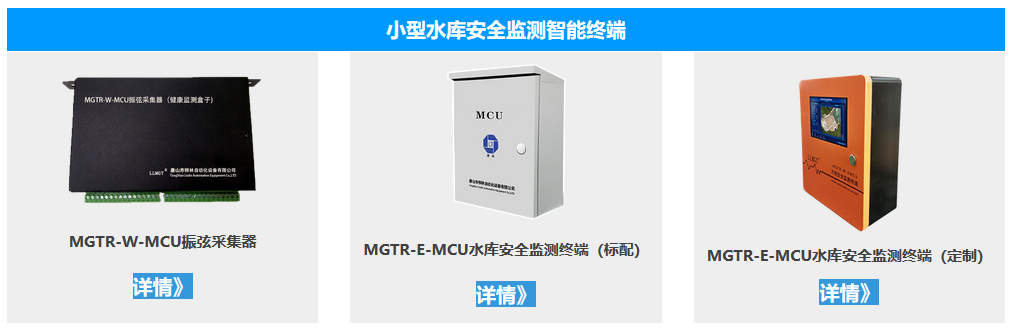

大坝安全监测终端

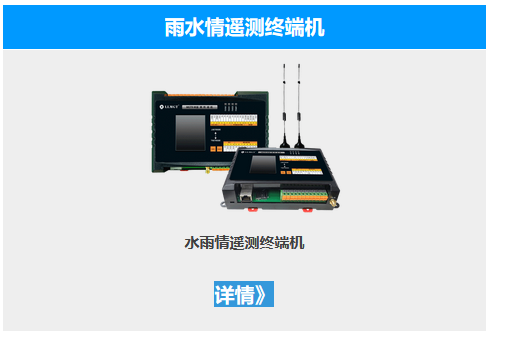

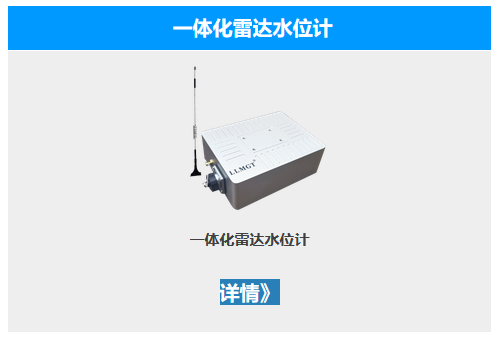

雨水情遥测终端机一体化雷达水位计
