浙江城市排水管网监测预警项目案例

发布时间:2023-01-05浏览次数:351
排水管网GIS地理信息系统 窨井水位监测 排水管网监测预警 道路积水监测 排水泵站监控 污水泵站自动控制

项目背景




排水管网承担着城市污水、雨水的收集与排出的双重任务,是城市重要的基础设施。随着城市发展,管网的不断扩建,排水管网存在窨井监测设备不足、管段淤积、无序监管、污水超标排放等问题突出,导致部分污水直排受纳水体,造成水体污染加重、甚至成为黑臭水体。

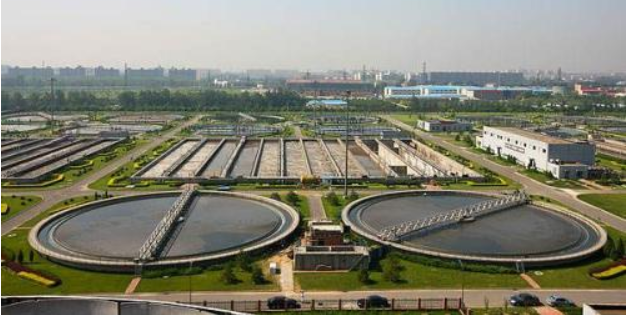

排水体系



浙江省一直致力于“污水零直排区”建设,实施对源头分流(雨污分流)、过程控制(截污纳管、管网输送)、终端处理(污水处理厂)、排水(污)口规范建设等重要节点进行全过程动态监管,建立“全域实时感知,信息集成共享的数字化排水体系。



建设内容




该地区排水管网监测预警项目基于GIS地理信息系统建设,主要内容包括排水物联网感知体系、数据传输体系及智慧排水数据接收应用系统软件。其中数据感知及传输体系包含从窨井水位监测、排污泵站流量监测COD浓度监测、易涝点水位监测、视频监控到污水处理厂污泥浊度监测全链条多场景动态监管、加强过程管控,实现排水管网和设施运维的一体化在线监控与联动管理,为城镇污水处理提质增效提供管理支撑。



解决方案

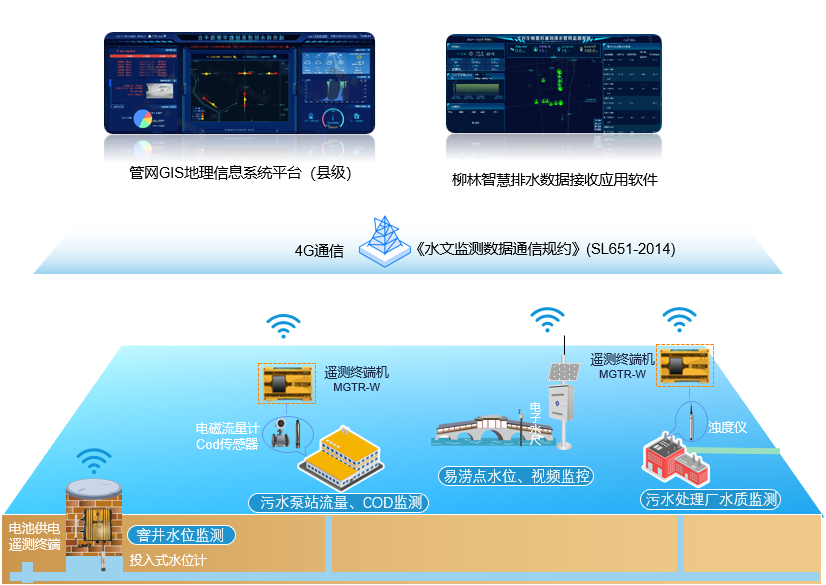

系统拓扑图





系统功能




图标

窨井水位监测



实时监测排水管网重要节点的水位,了解排水管网的真实运行状况,满足调度、养护、防汛、管理、决策等不同部门的应用需求。





图标

排污泵站监测



对排污泵站关键进、出口流量及cod浓度进行监测。根据排水流量,自动控制水泵的启、停;同时实时监测泵站进出水的cod浓度,准确掌握排水水质指标。





图标

易涝点积水监测



对下穿隧道、低洼易涝点积水水位监测、视频监控,便于防汛部门掌握各地积水情况,保证有险情及时报警并高效处置。





图标

污水处理厂水质监测



对污水处理厂污泥浊度监测,实现自动、实时、准确地监控监测污水处理厂水质处理情况。





系统特点




标准化数据接口

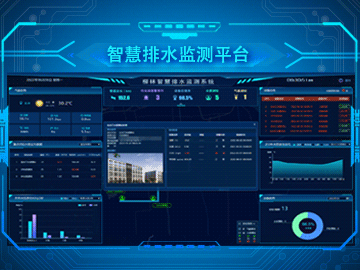

柳林智慧排水数据接收应用系统软件预留标准、开放的API接口,满足跨部门、跨层级、跨区域间的数字化协同共享需求。

全链条动态管控

从源头排水户到末端排水口的全链条多场景动态监管,统一调度,实现区域内各涉水要素信息化、自动化和智慧化运行。

专业的智慧链接设备

唐山柳林针对智慧排水全域应用场景,支持市电、太阳能供电、一体式锂电池供电等多种供电方式及工业级,车规级等多种防护级别的智能终端产品。如排水管网监测仪结合管网窨井无电源、潮湿、腐蚀性强的环境特点,采用IP68防水和大容量锂电池供电设计,并配合自主研发的超低功耗水位计,完全适应窨井的特殊恶劣环境。

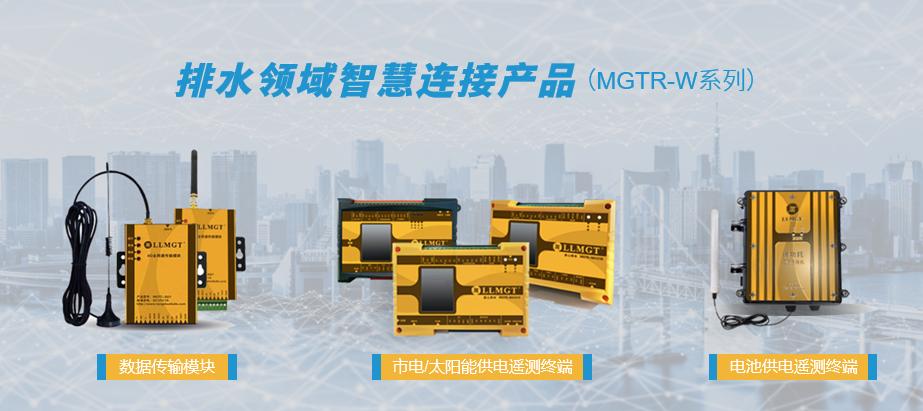

排水领域智慧链接产品

 (点击查看详情)

建设意义


通过排水监测体系的建设,实现对区域排水管网、污水厂、泵站以及城市内涝的全要素管理。管理部门可全面掌握城市排水现状、及时采取防汛排涝措施,达到排水系统的全方位监控和全局化调度管理,有效缓解城市内涝、提升污水提质增效能力,逐步实现污水零直排区”的建设目标。

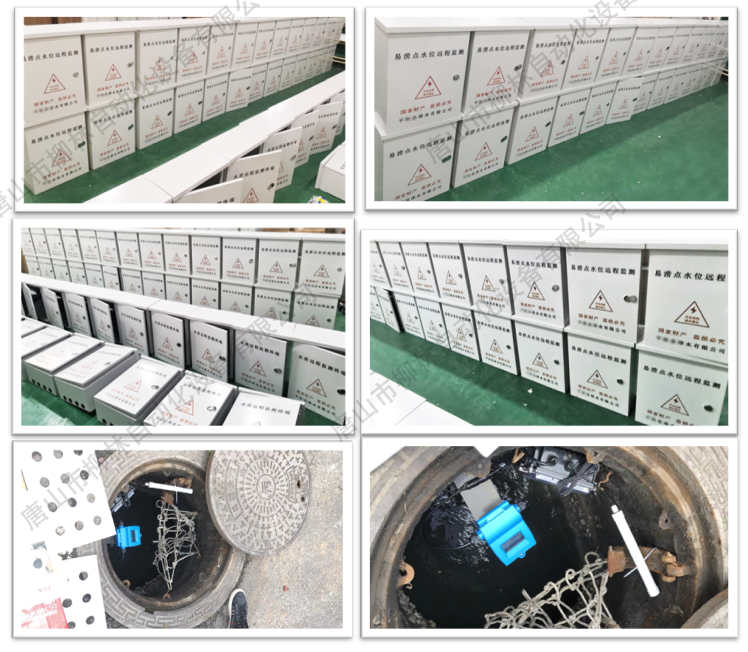

应用终端




应用终端产品
