动态感知、智慧决策！江苏省某中型灌区数字孪生赋能16座泵闸站精准“喝水”！

发布时间：2025-06-24浏览次数：116

灌区信息化灌区自动化闸门远程控制数字孪生闸门水位监测流量监测泵闸LCU控制柜

项目背景

本灌区为江苏省一中型灌区，由于灌区渠道运行时间长，存在渠系老化、输水效率低等问题，导致灌溉用水利用系数较低，水资源浪费严重。现有水利泵闸设施以手动/半自动闸门控制为主，缺乏智能化管理手段，无法满足现代农业精准灌溉需求。

痛点问题

1、监测与计量设施缺失‌：灌溉用水计量设备不足，泵站、水闸等重要节点缺乏自动化监测与控制系统，依赖人工经验操作，供水精准度低。

2、数据孤岛与管理平台缺位‌：缺少统一的信息管理平台，子系统分散，数据整合不足，难以实现灌区全流程智能管控。

3、用水效率偏低‌：灌溉用水主要依赖传统人工调度，缺乏精准计量与水量优化分配手段，水资源浪费较严重。

项目概况

项目类型：中型灌区，灌溉面积约13.38万亩。

建设内容：

智能感知：水位、流量监测、视频监控。

通信网络：4G通信

数字孪生平台：基于GIS+BIM技术构建三维可视化模型。

数据中心：建设灌区综合管理系统平台。

远程控制：泵站、水闸自动化，实现“无人值班、少人值守”。

核心目标：实现水资源智能调度、灌溉自动化、灾害预警及远程管理。

测站类型：

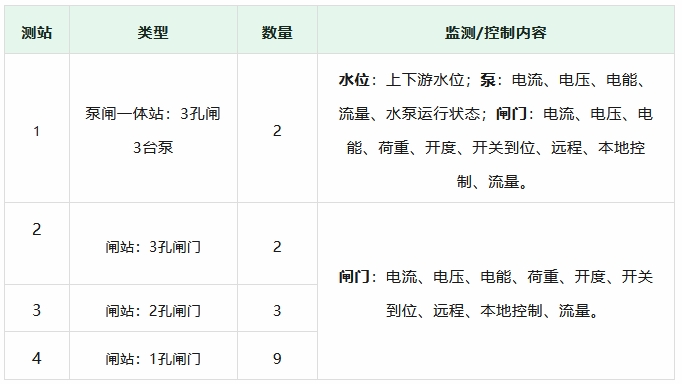

测站类型详情

建设方案

针对灌区存在的灌溉效率低、人工调度滞后等问题，本方案对16座泵闸监测站的水位、流量、运行状态等参数进行远程监测及控制，并对关键位置进行实时视频监控，通过4G网络接入智慧灌区管理平台，并与当地县水务局实现资源共享。本项目建设旨在实现灌区区域范围内闸站可视化、工情可监测、灌溉可调度、用水可管理等功能。

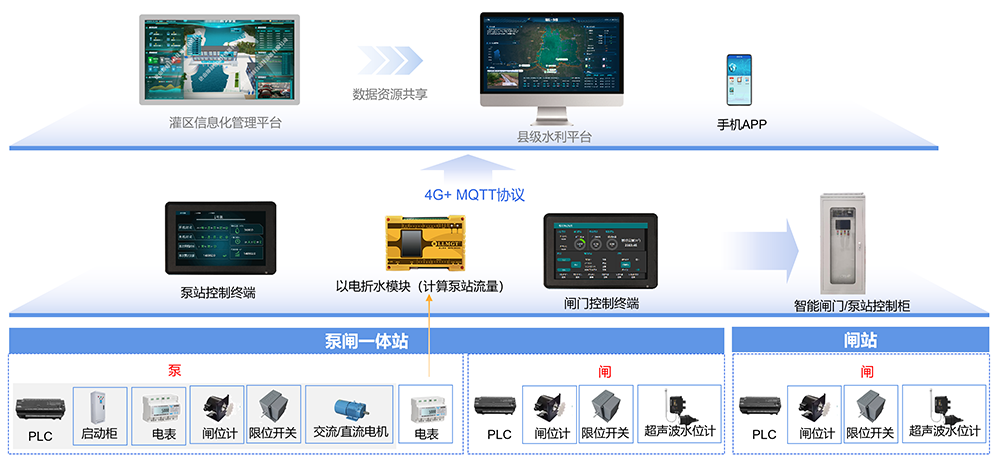

系统架构

项目亮点

全流程数字监管体系，提升业务协同效率

本项目通过整合数据采集、GIS地图、泵闸控制、视频监控及配水调度等功能模块，打造一张图”综合管控平台。支持移动端实时数据监测、泵闸设备远程操控、多维度视频巡检等功能，实现全场景覆盖、全流程可视化、全要素智能化管控。

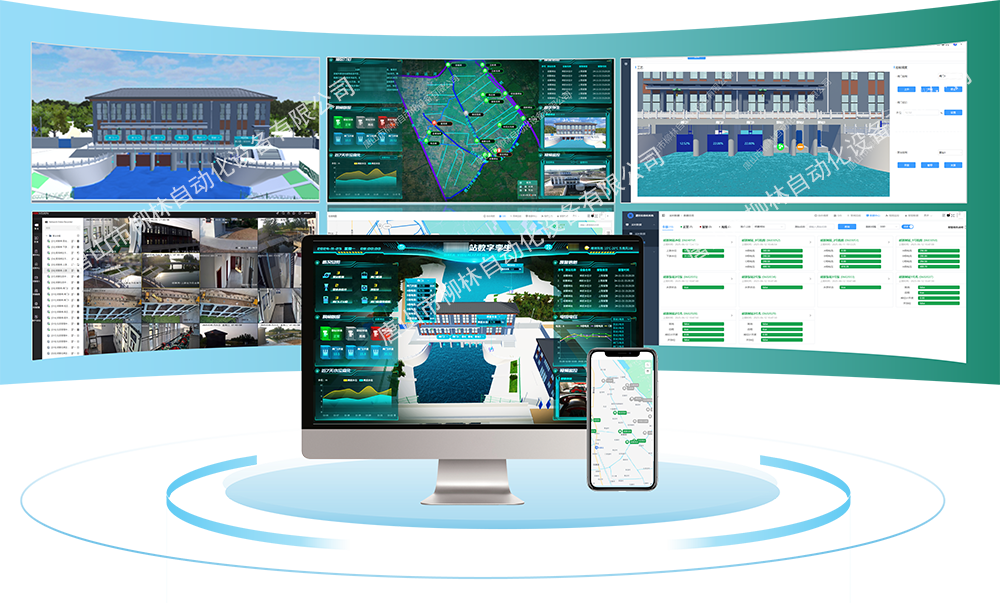

智慧灌区管理平台

数字孪生赋能，实现灌区三维可视化管控

基于BIM技术构建灌区数字孪生平台，生成闸站设施的三维实景模型，通过融合实时数据实现物理空间与数字孪生体的动态映射，实现设备运行状态的全景可视化查看。

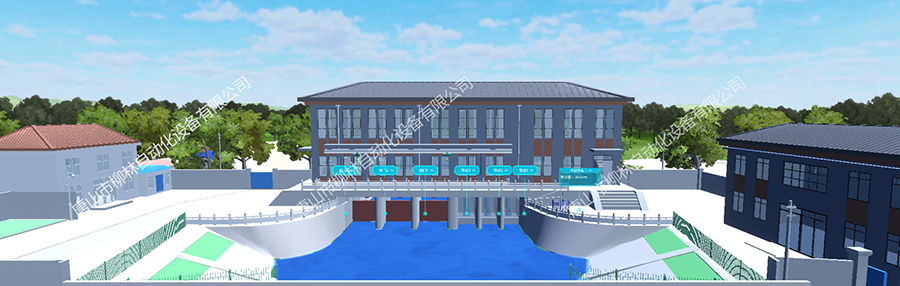

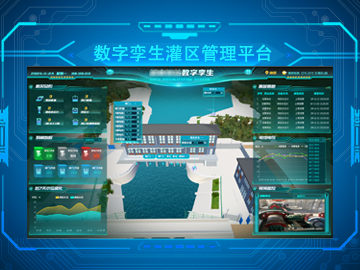

数字孪生灌区平台

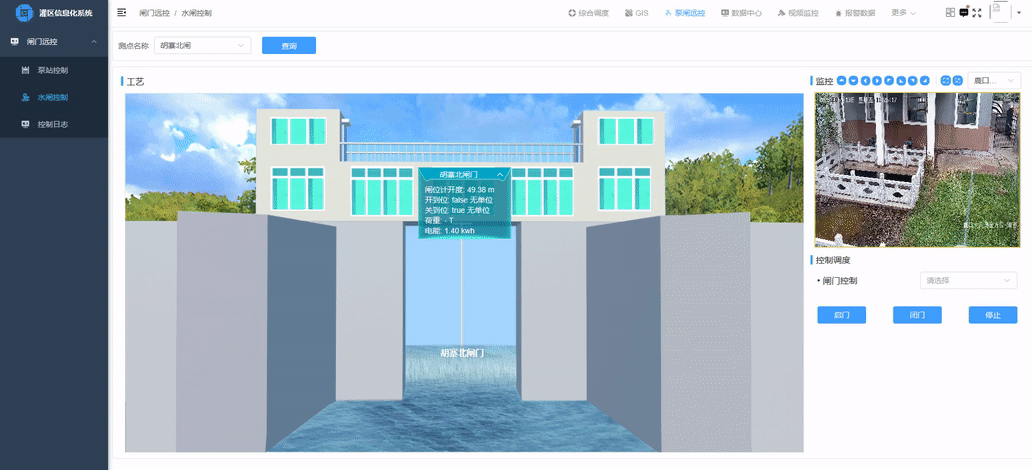

数字孪生闸门

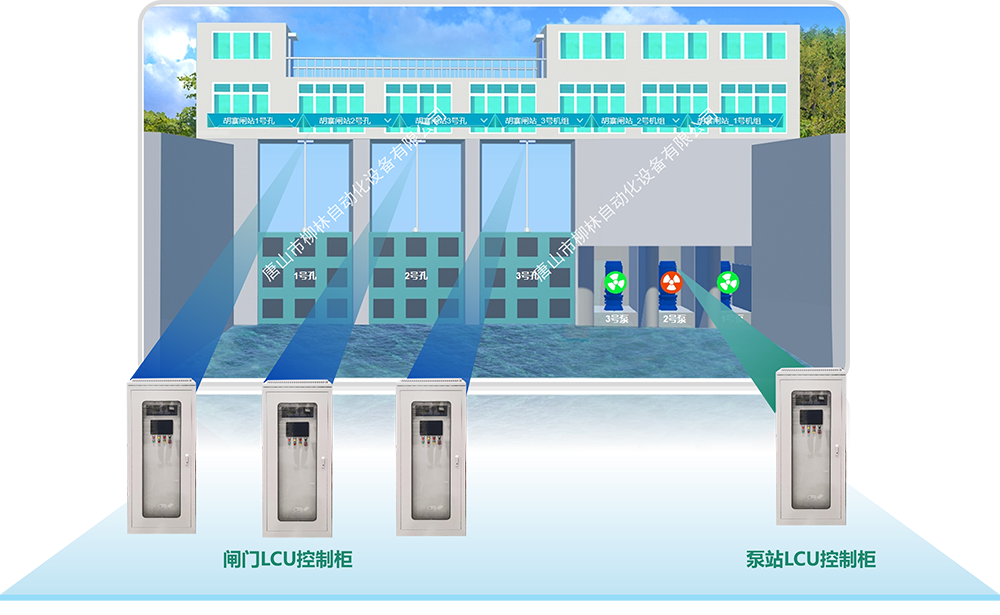

冗余与协同双核设计，筑牢安全运行基石

针对多闸、多泵复合测站，通过冗余架构提升容错能力，结合协同控制优化运行效率，双重保障系统安全稳定。

独立冗余控制：一闸一LCU架构：闸门作为灌区水位/流量调控的核心执行机构，采用“一闸一LCU设计”，可按需设置不同开度控制逻辑，实现各闸门独立调节和单孔故障隔离，极大提升防洪安全和调度灵活性。
智能协同控制：多泵统一调度：泵组作为协同工作的动力单元，通过1台LCU统一控制，既实现泵组轮换、负荷均衡协同逻辑，又降低分散控制带来的布线复杂度和维护成本。
