供水管网漏损监测系统解决方案

政策背景

• 《供水条例》（国务院令第831号）：要求供水单位应当采取供水管网更新改造、供水压力调控、智能化管理等措施，严格控制供水管网漏损。

• 国家发展改革委、住建部《关于加强公共供水管网漏损控制的通知》： 要求到2025年，全国城市公共供水管网漏损率力争控制在9%以内。明确要求建立健全漏损管控长效机制，实施供水管网分区计量（DMA）和压力调控工程。

• CJJ92-2016《城镇供水管网漏损控制及评定标准》中强制推行分区计量（DMA）、压力调控、在线监测，必须配备漏损主动监测系统。

行业痛点

• 漏点发现滞后、漏损率偏高、产销差大。

• 人工巡检效率低、定位不准、抢修成本高。

• 数据孤岛，无法实现全域可视化、智能化调度。

建设目标

合规达标：满足最新供水条例与漏损评定标准。

 降漏增效：漏损率稳定控制在9%以内。

智能管控：从“被动抢修”转向主动预警、精准定位。

解决方案

柳林供水管网漏损监测系统方案在管网关键节点部署流量计、压力传感器，融合GIS地理信息系统与 DMA 分区计量技术，可实时监控管网运行工况，智能识别泄漏隐患、精准预警爆管风险，实现从水源至用户端的全流程精细化管控，全面提升供水安全保障能力与管网运行管理水平。

核心技术路线

• DMA 分区计量：将供水管网划分为若干独立计量区域，实现分区流量、压力监控，定位漏损片区。

• 夜间最小流量分析：通过监测夜间低用水时段流量，判断区域是否存在暗漏及漏损程度。

• 流量差法：对比分区进水流量与用户用水总量，差值即为区域漏失量，用于量化漏损。

• 水平衡分析法：建立供水量、售水量、漏失量、无偿用水量之间的平衡关系，评估管网漏损水平。

• 压力异常分析与爆管预警：实时监测管网压力骤降、压力波动异常，快速识别爆管、大漏事故。

• AI爆管预警分析：结合管网属性与国家标准建设爆管分析模型，预判管网健康状态。

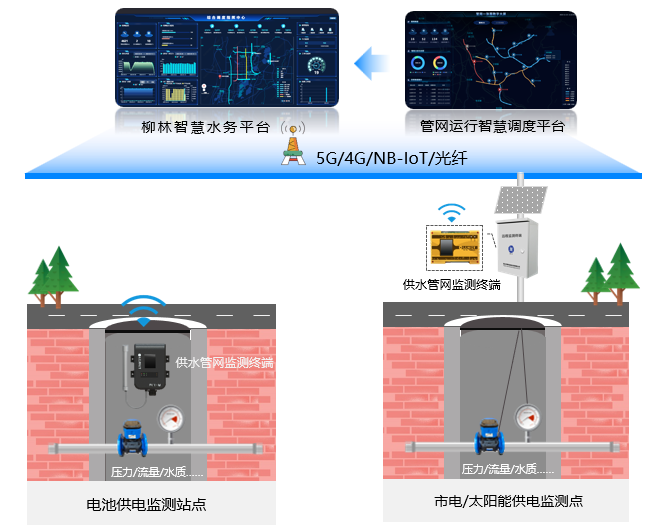

系统建设

感知层：署高精度监测设备，包括流量计、压力传感器、水质仪等各类传感器，全面感知供水管网流量、压力、水质等动态运行数据，为后续漏损分析、爆管预警及管网管控提供精准、实时的基础数据支撑。

连接层：通过柳林市电/太阳能/电池供电管网监测终端，实时感知管网动态数据，并通过有线/无线网络上传至管网监测预警平台或智慧水务平台，实现多平台数据无缝对接、互联互通，保障数据传输的连续性与可靠性。。

应用层：搭建管网监测预警系统平台（或对接智慧水务平台），依托采集的管网运行数据，对管网漏损、爆管等各类异常情况进行智能识别、预警与预判，有效降低管网漏损率及产销差，强化供水管网运行管控能力，保障城市供水生命线安全稳定运行。

软件平台

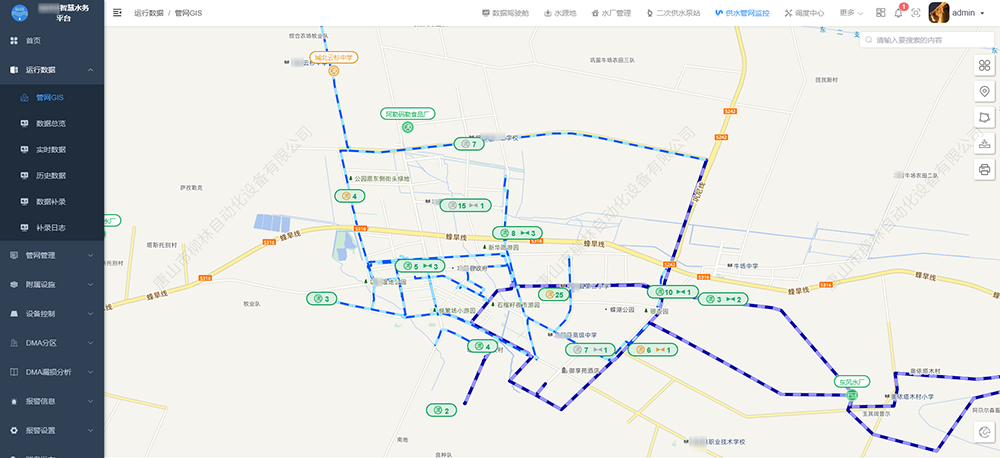

管网GIS一张图

管网资产可视化：将管网地理信息（管线、阀门、消火栓）与实时监测数据深度融合，在电子地图上直观展示各监测点的分布位置、设备状态及实时数据；同时对一级、二级、三级管网进行分级分色显示，并动态可视化呈现水流方向。

态势总览：通过红、黄、绿三色预警图标，在地图上快速标识出当前的漏损区域、异常压力点及离线设备，让调度中心人员一目了然掌握全局。

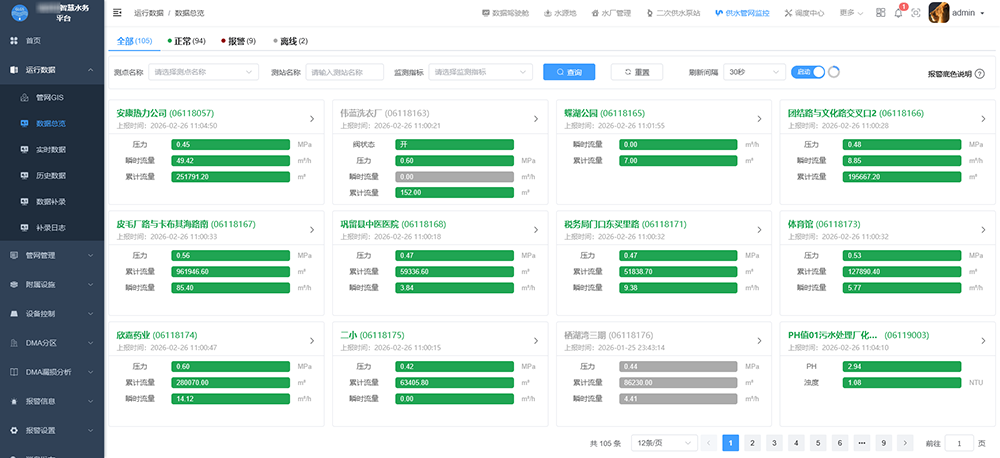

实时动态数据监测

流量监测：实时监测 DMA（独立计量分区）的瞬时流量和夜间最小流量，生成流量曲线图，对比历史同期数据，发现流量异常增大趋势。

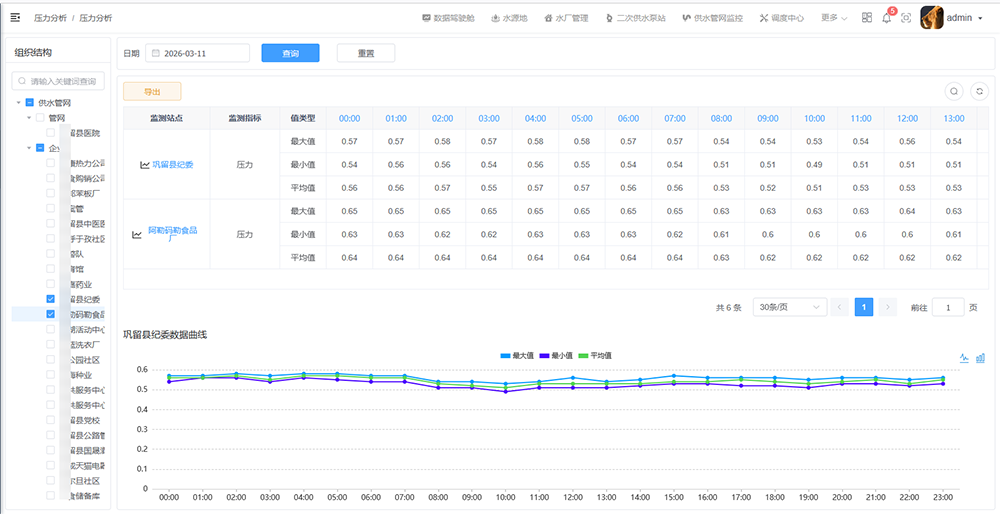

压力监测：实时监测管网节点压力，当压力骤降（疑似爆管）或压力过高（存在爆管风险）时，系统自动触发报警。

水质监测（可选）：监测由于压力波动或管网破损可能引入的浊度、余氯变化，保障供水安全。

    DMA分区计量

分区管理

分区创建：支持按地理边界、管网拓扑、行政区域划分 DMA 分区，并可在地图上用不同颜色区块清晰绘制分区。

分区拓扑展示：可视化展示分区内管网、水表、阀门、泵站等设施的空间拓扑关系。

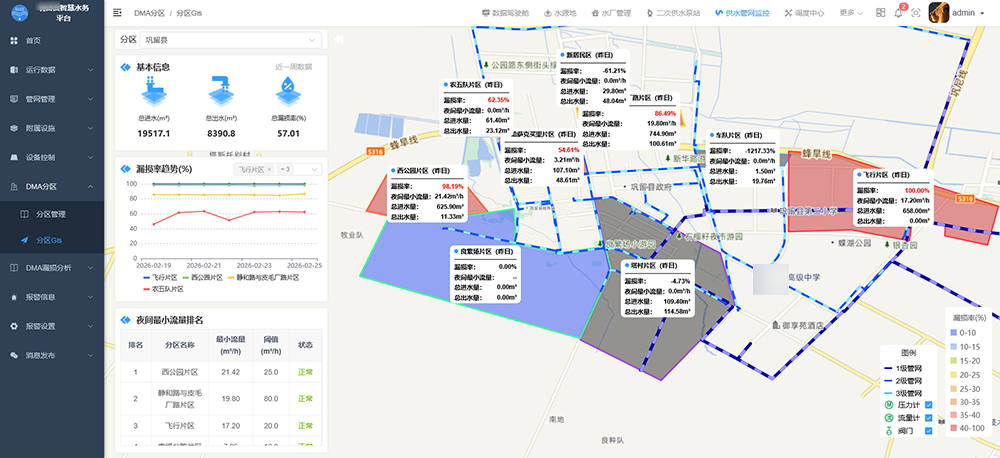

分区GIS

分区GIS模块基于GIS地图，动态展示管网及流量计、压力计、阀门等监测设备的空间位置、实时数据与运行状态；并通过色彩热力图直观呈现各级分区的漏损率分布及预警级别，支持一键查看各分区漏损率、夜间最小流量、总进水流量、出水流量等核心指标，为供水漏损治理、管网运维调度及科学决策提供精准的空间化数据支撑。

      智能漏损分析与爆管预警

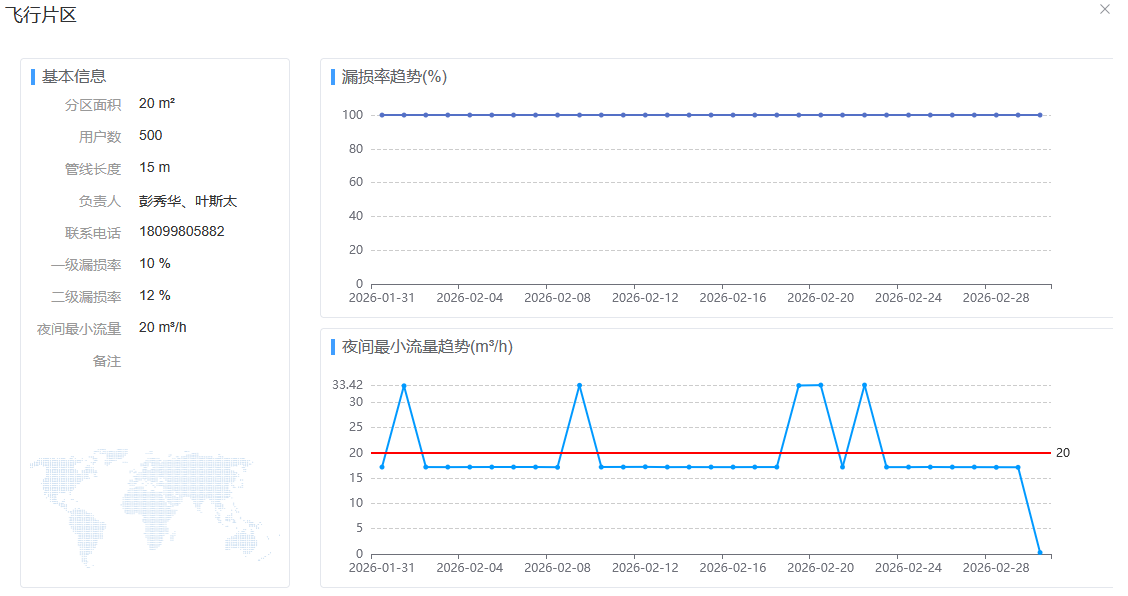

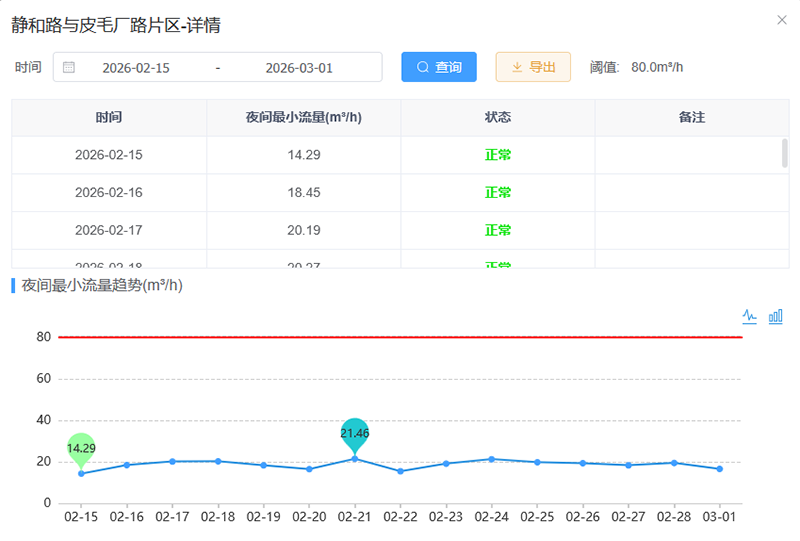

     夜间最小流量（MNF）分析

基于DMA分区计量采集的实时流量数据，筛选夜间2:00-4:00（用户用水量最低、干扰最小）的流量数据，以该时段最小流量作为分区背景漏损的核心判断依据，自动识别流量异常波动，精准估算背景漏损量，为隐蔽性漏点排查提供数据支撑，助力实现漏损隐患早发现、早排查。

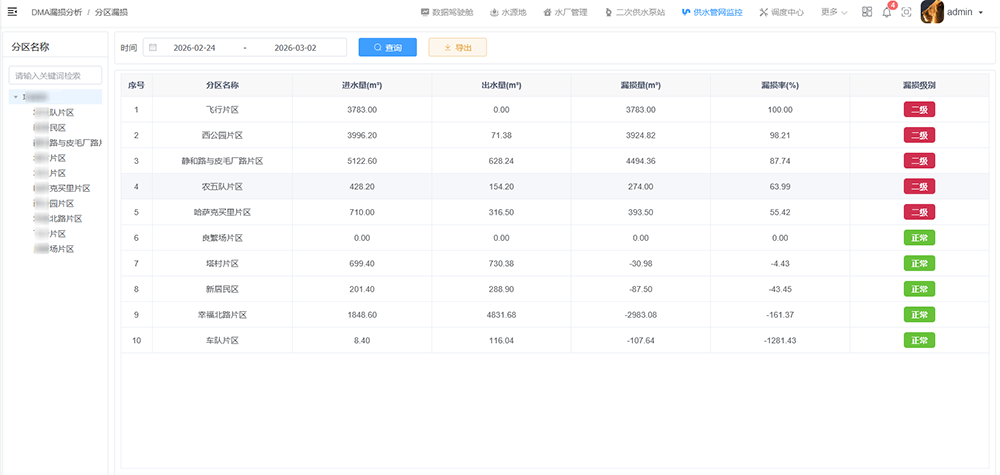

流量差分析

依托DMA分区进水口计量数据与分区内用户售水数据，自动计算分区进水总量与用户实际用水量的差值，基于该差值精准核算漏损量及漏损率，并根据预设标准进行漏损级别预警，直观判断分区漏损水平，快速定位漏损高发分区，为漏损管控工作提供精准靶向支撑。

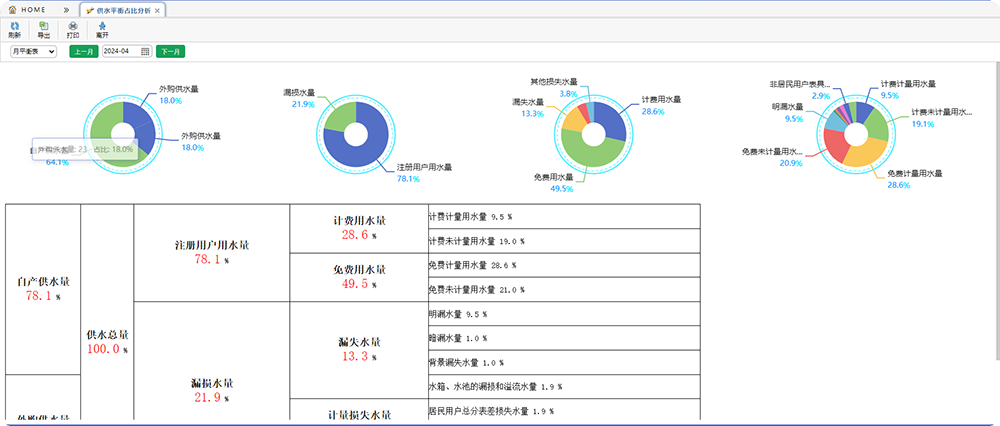

供水平衡分析

严格遵循国家相关规范要求，以DMA分区为核算单元，对分区内供水量、售水量、漏损水量、自用水量、未计量水量等各类水量进行全面统计与精准核算，明确各水量构成比例，量化漏损规模，形成规范的水平衡报告，为漏损率评估、合规上报及漏损管控策略制定提供科学依据。

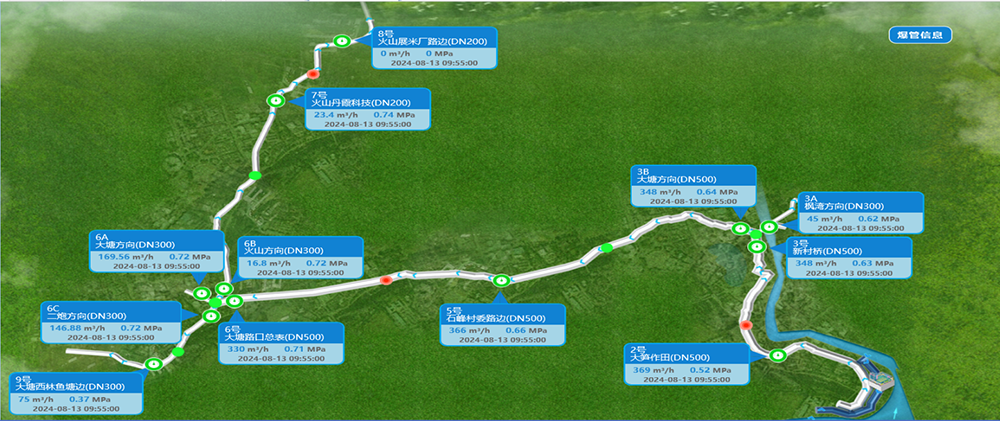

爆管预警分析

基于管网材质、管径、使用年限及接口方式等本底数据，遵循国家标准构建爆管风险分析模型，科学评估管网耐久度与健康状态，并建立多级动态预警机制，助力管理者全面、实时地掌握跨地域、大范围管网的运行态势，提升风险防控能力。

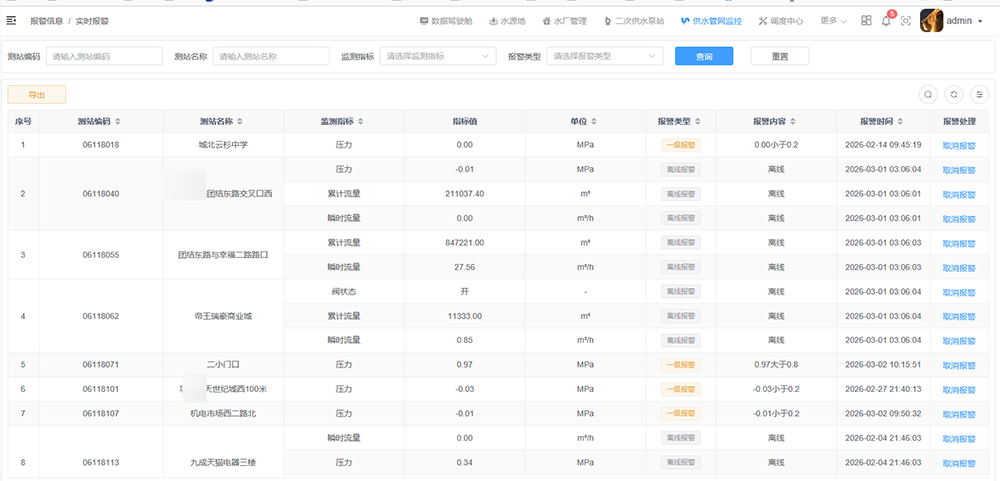

报警信息管理

报警信息管理对管网压力异常、流量超限、漏损告警、爆管预警、设备故障等事件进行集中接收、分级展示、实时推送与闭环管理，支持告警等级划分、告警查询、处理状态跟踪，确保异常事件及时发现、快速响应、有效处置。

设备故障报警

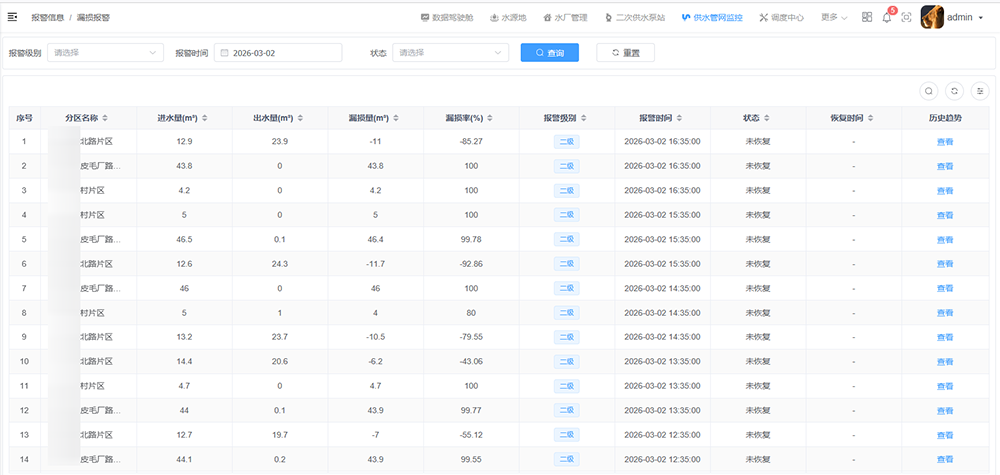

漏损报警

系统优势

早发现：暗漏早识别，爆管可预判

依托夜间最小流量分析、供水平衡核算与AI爆管预警模型，在管网运行数据中发现隐蔽漏损迹象，预判爆管风险，实现漏损隐患“萌芽即预警”，变事后抢修为事前干预。

快处置：智能调度，处置快响应

基于管网GIS一张图与报警信息闭环管理，实时汇聚压力骤降、流量超限等报警，通过红黄绿三色态势标识快速锁定异常区域，调度中心可根据异常情况、指派相关人员排查确认。

准定位：精准定位，漏损可锁定

结合DMA分区计量与分区GIS热力图，对各级分区漏损率、夜间最小流量等核心指标进行可视化呈现，用色彩区块分级展示漏损分布，助力运维人员快速锁定漏损高发片区，精准指导现场排查。

省成本：智能硬件降能耗，长效管控减损耗

采用电池供电遥测终端机，采用低功耗设计，降低维护和巡检成本；通过精准量化漏损水量及产销差，为管网更新改造、压力调控提供数据支撑，实现漏损长效化、精细化管控，持续降低运营成本。
